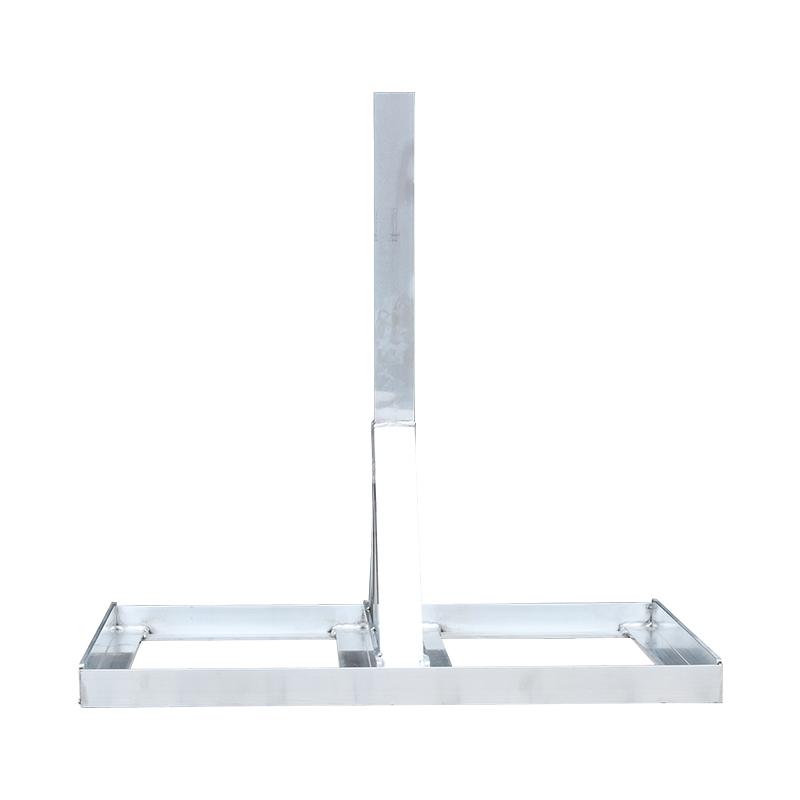

TL-Schilderständer von horizont Aluminium bis Sicherheitsklasse K8, Aufnahme 60 x 60 mm

Mit dem TL-Schilderständer aus Aluminium lassen sich temporäre Beschilderungen und Oberleitungen für Lichtsignalanlagen nach TL-Aufstellvorrichtungen aufstellen. Der Schilderständer Größe 4 von horizont eignet sich bis Sicherheitsklasse K8.

Wie ist der Schilderständer aus Aluminium aufgebaut?

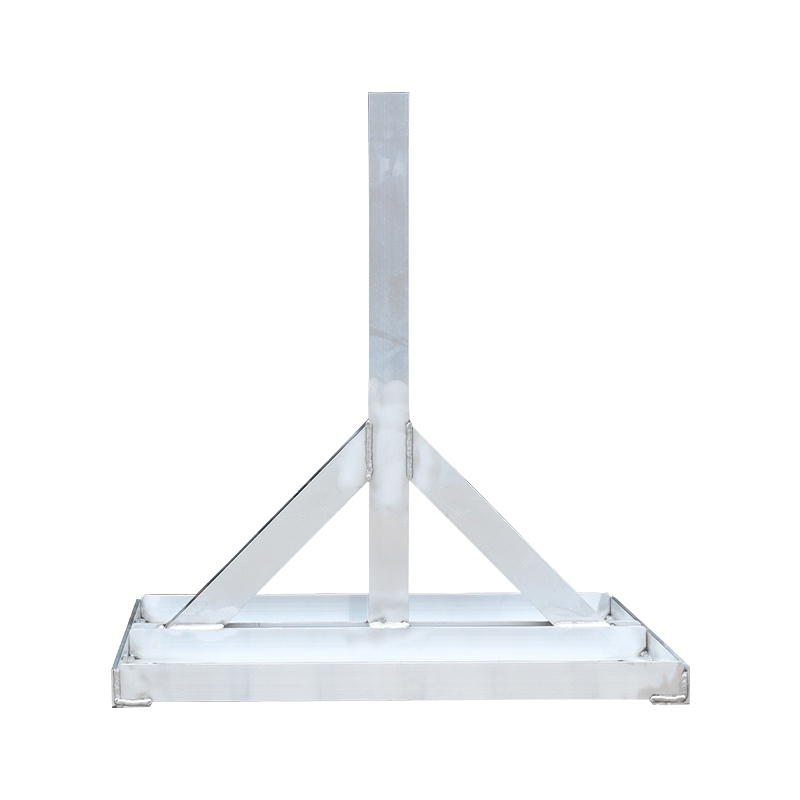

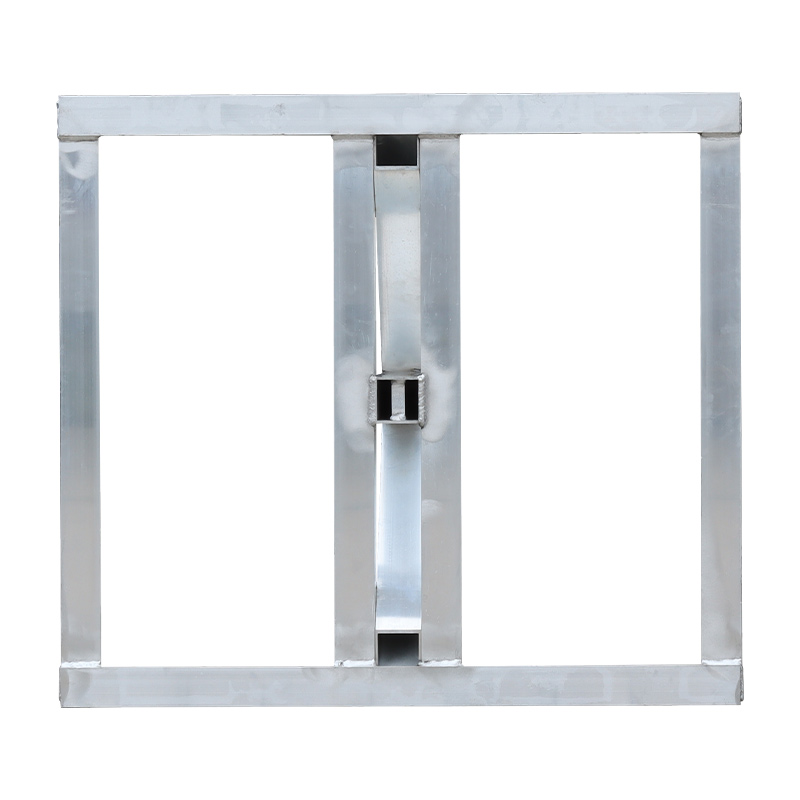

Im quadratischen TL-Schilderständer befindet sich mittig ein Standholm zur Aufnahme eines Schaftrohres 60 x 60 mm.

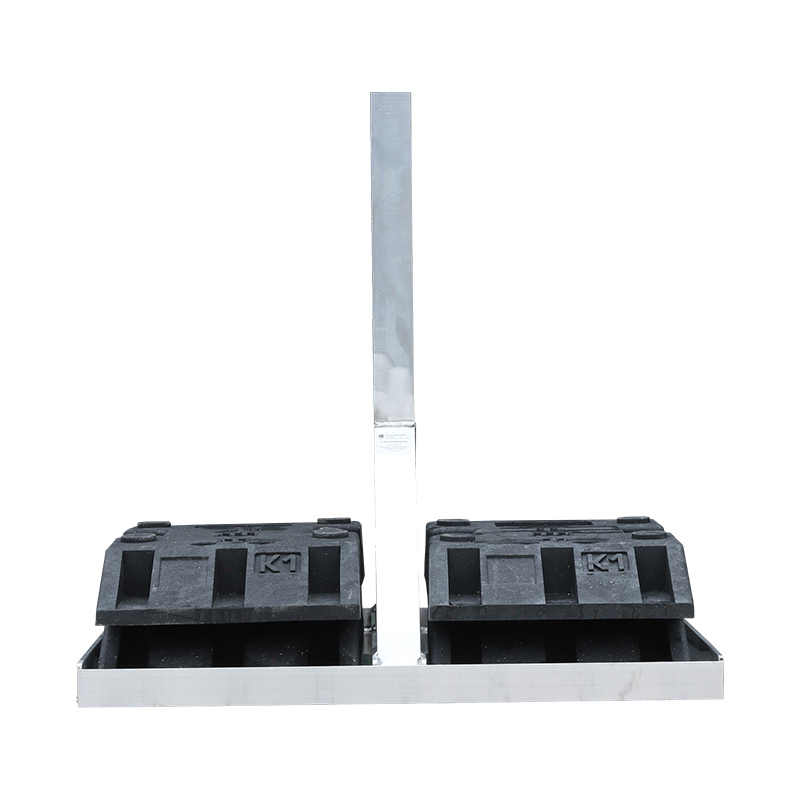

In den Aluminiumständer setzen Sie bis zu 10 K1-Fußplatten ein, je 5 links und rechts des Holms. Durch die umlaufende Winkelkante ist ein Verrutschen der Platten nicht möglich.

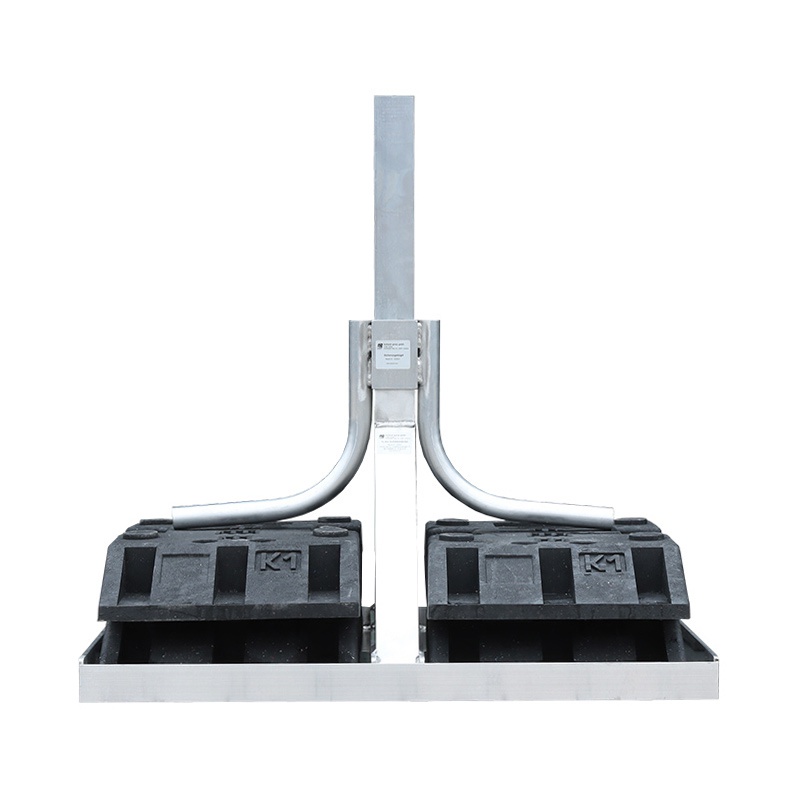

Ein zusätzlicher verschraubbarer Sicherungsbügel aus Aluminium kann die Fußplatten im Schildergestell sichern. Dazu stülpen Sie den Bügel über den Holm der Schaftrohraufnahme und fixieren ihn mit einer Stellschraube.

Standfestigkeit des Aluminium-Schilderständers K8

Der Schilderständer in quadratischer Bauform ist geprüft nach TL-Aufstellvorrichtungen:

• bis Sicherheitsklasse K5 mit 4 K1-Fußplatten
• bis Sicherheitsklasse K6 mit 6 K1-Fußplatten
• bis Sicherheitsklasse K8 mit 10 K1-Fußplatten

Die genutzten Fußplatten sollten sortenrein sein, um ein Verrutschen zu verhindern.

Montagebedarf für den Schilderständer aus Aluminium

Wir liefern den TL-Schilderständer von horizont ohne die abgebildeten K1-Fußplatten und den Sicherungsbügel. Bei Bedarf bitte separat bestellen.

Sie sind bei den Sicherheitsklassen unsicher?

Mit dieser Übersicht finden Sie die richtige Sicherheitsklasse heraus:

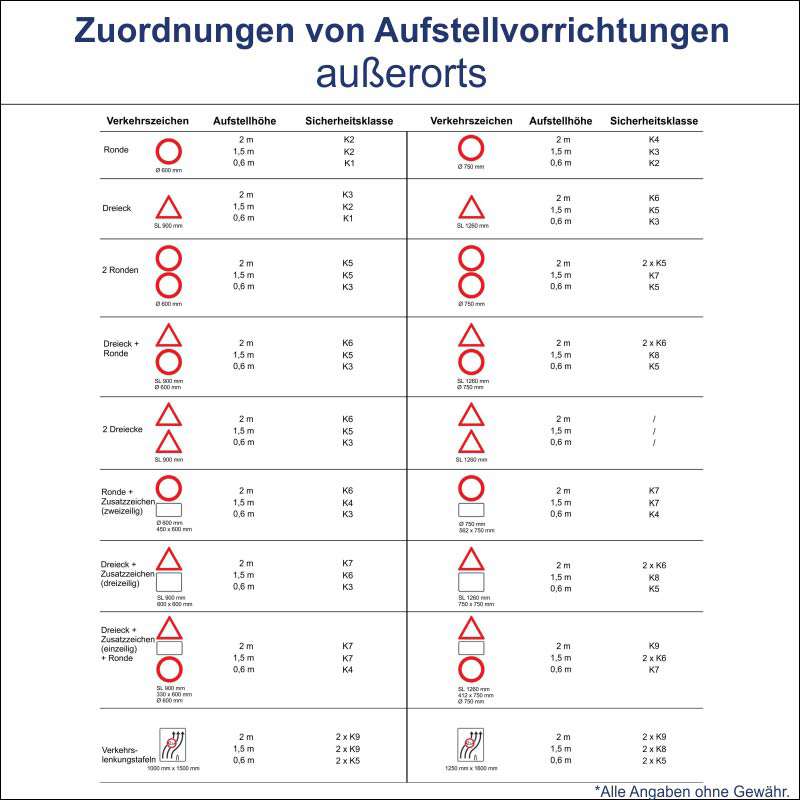

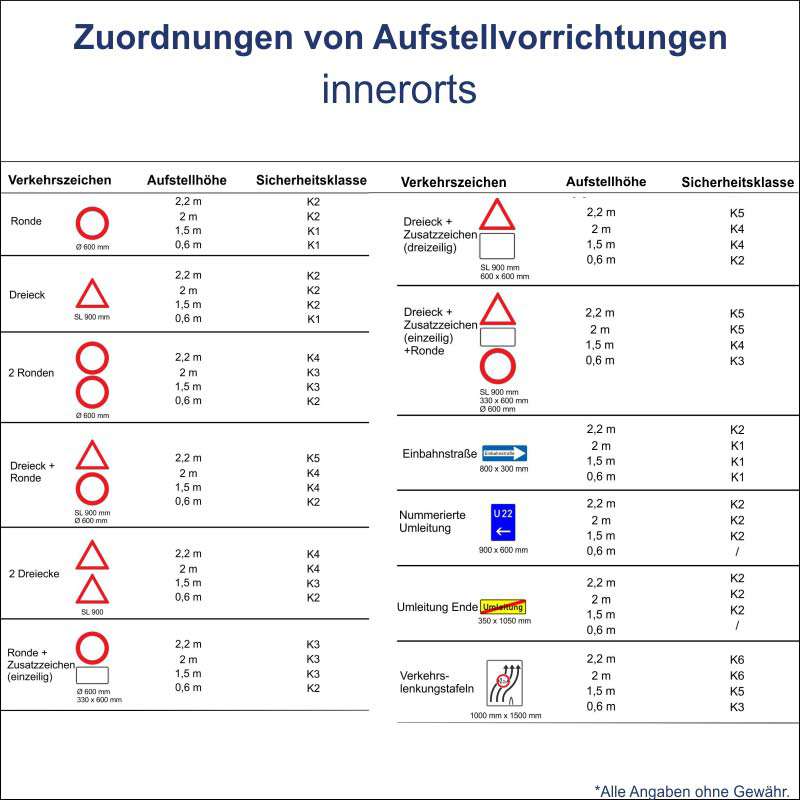

Übersicht TL-Aufstellvorrichtungen innerorts und außerorts
